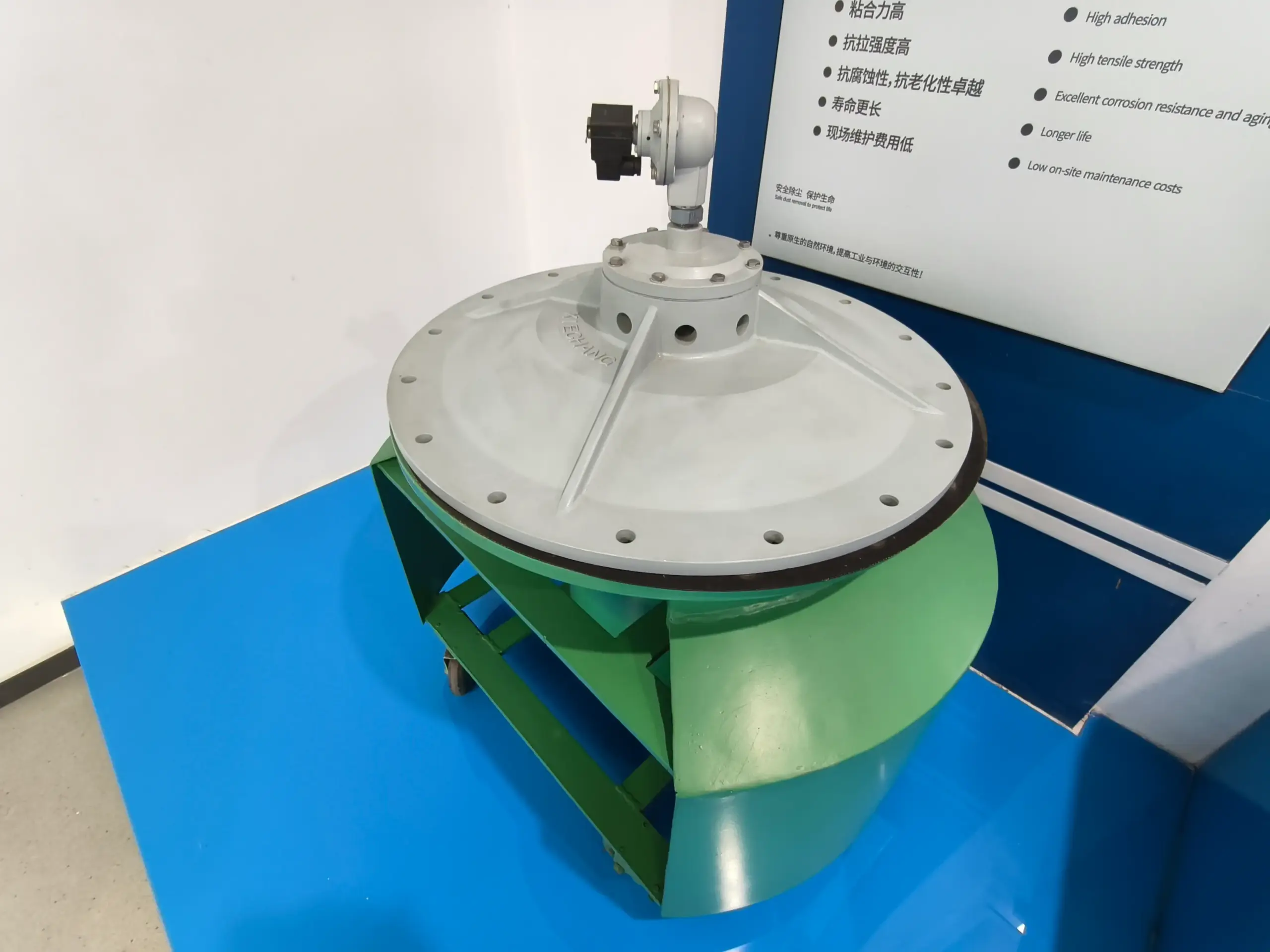

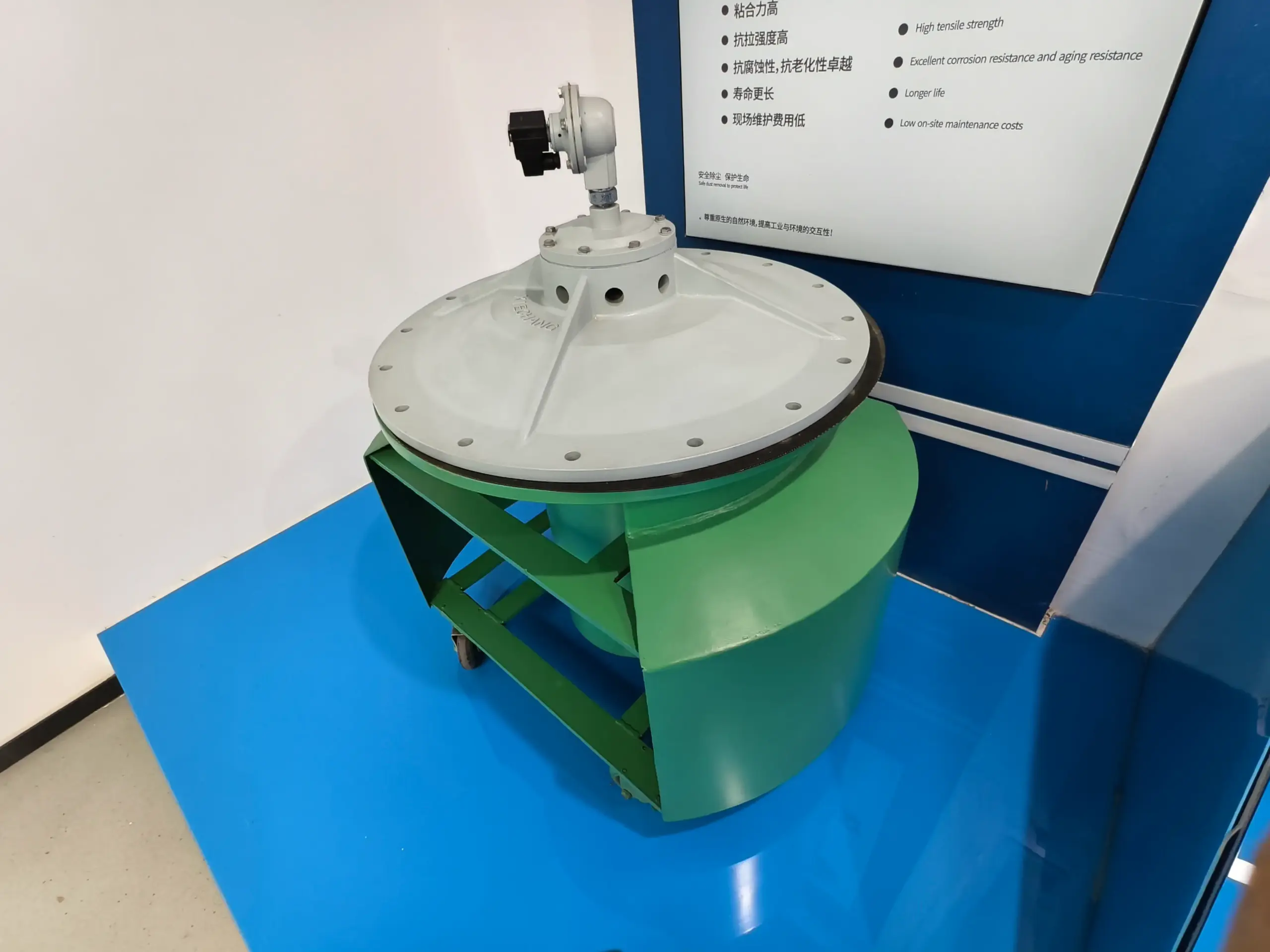

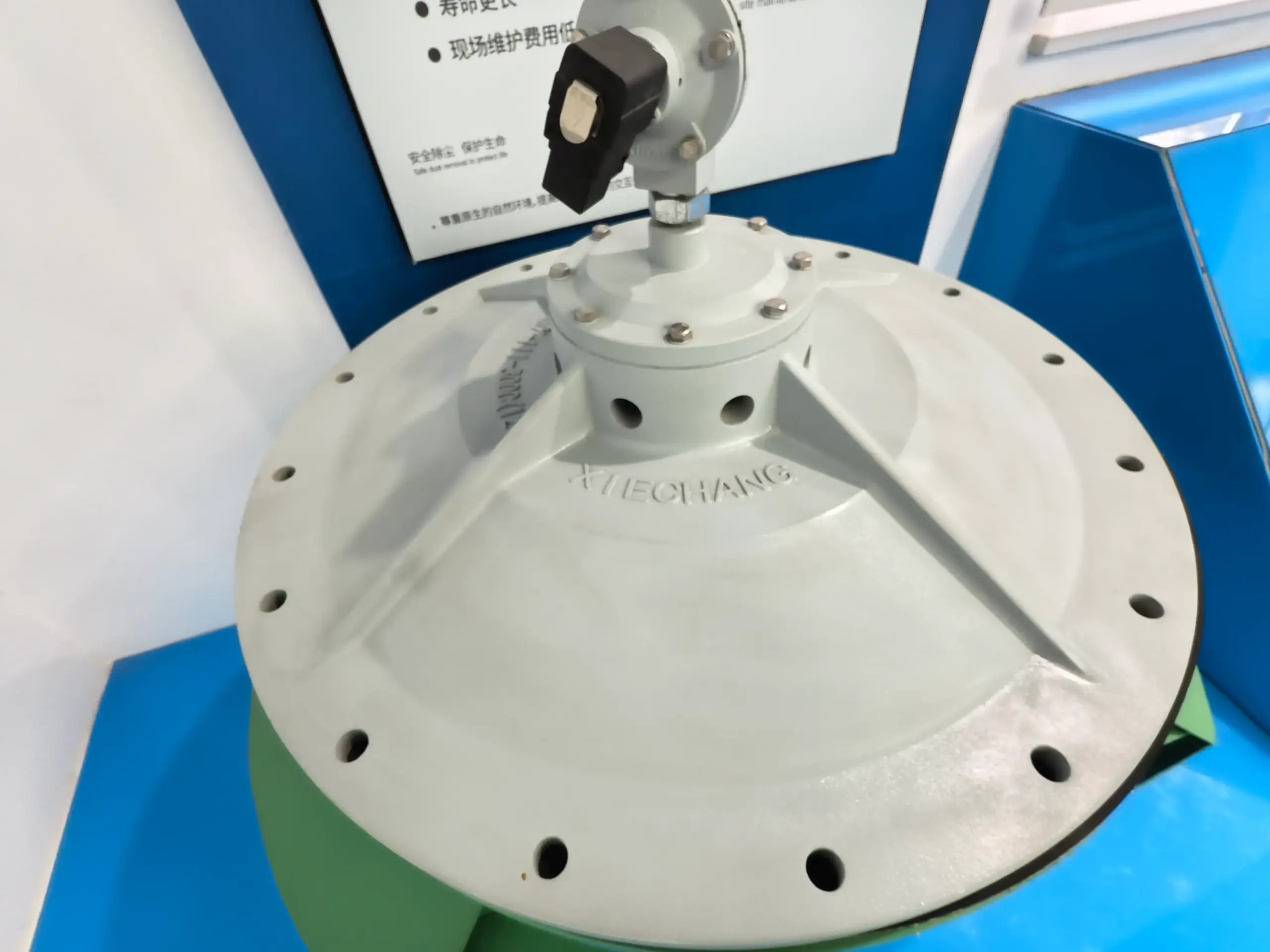

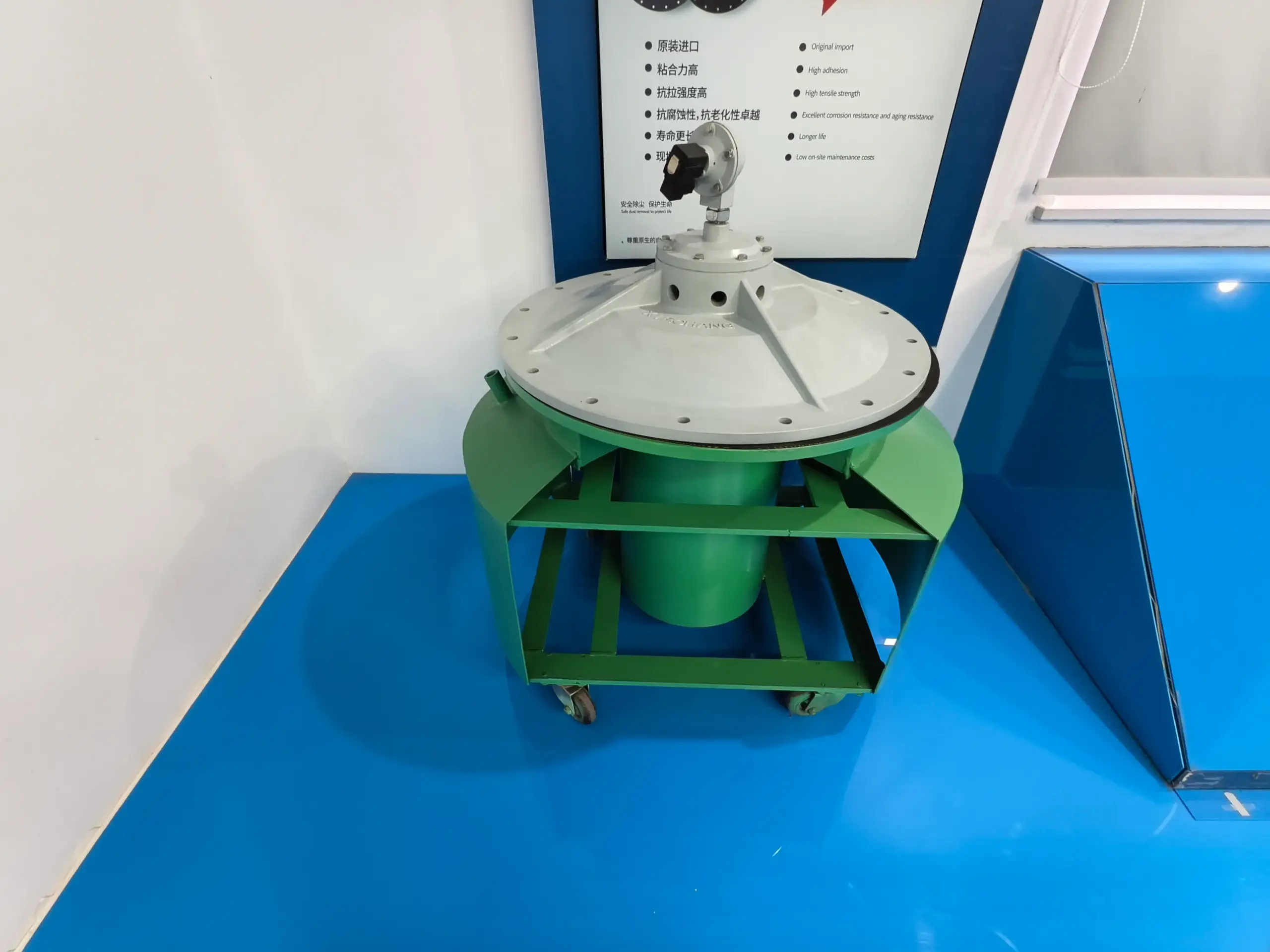

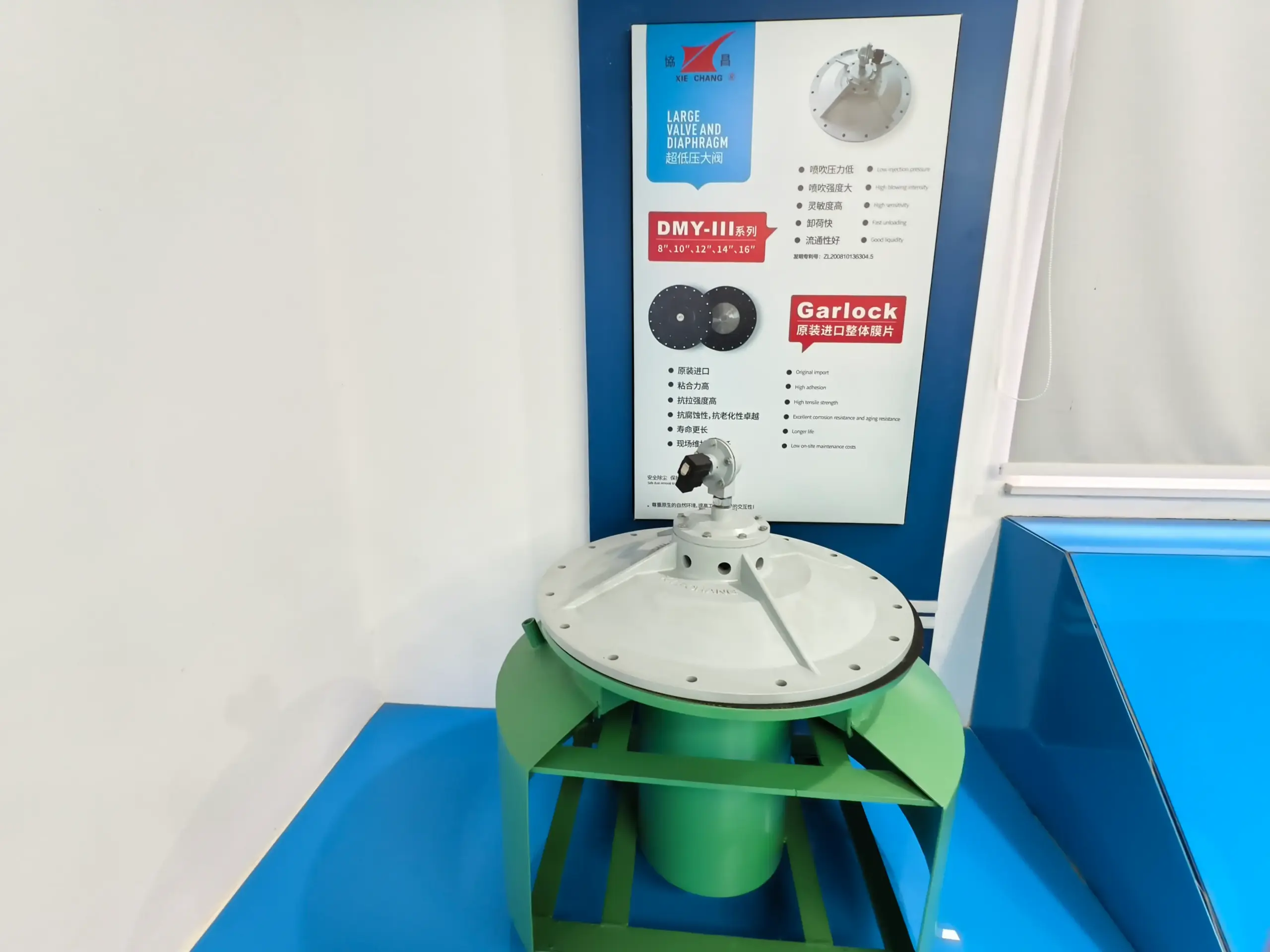

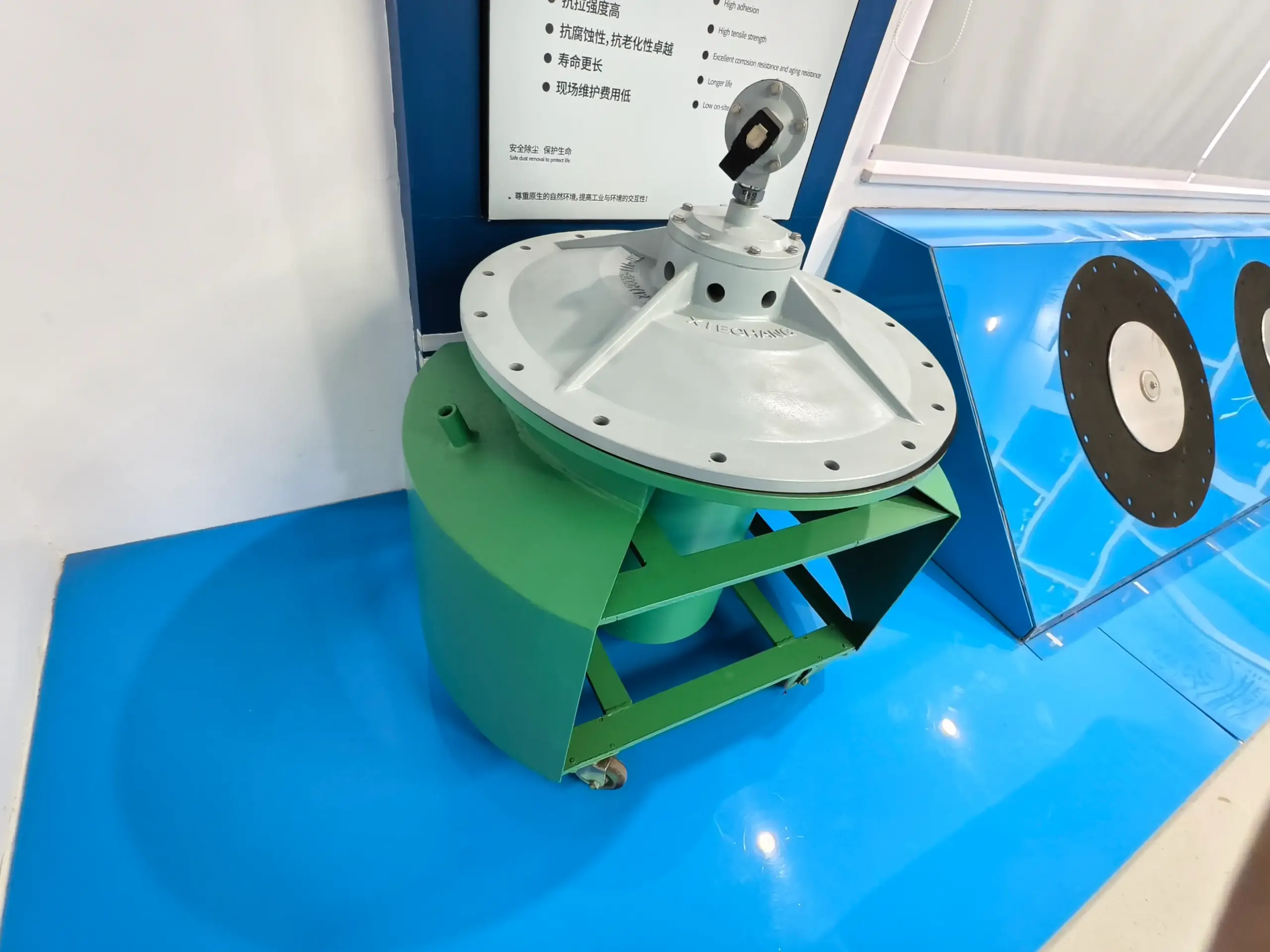

DMY-III 8-16 dyuymli yirik impuls klapani
Yuqori hajmli sanoat qopli chang ushlagichlarini tozalash uchun mo'ljallangan 8-16 dyuymli yirik past bosimli impuls klapani.
Texnik parametrlar
Asosiy ish xususiyatlari.
SeriyaDMY-III
Ish bosimi0.05-0.1 MPa
Ish muhitiToza, quruq siqilgan havo
KuchlanishDC24V; ixtiyoriy AC220V / 50Hz
Himoya darajasiIP65
Ish harorati-20 C dan +55 C gacha standart
Diafragma xizmat muddatiBelgilangan sharoitlarda taxminan 1 million tsikl
To'liq model turkumi
DMY-III model qatori
0.05-0.1 MPa / IP65 / Sanoat konfiguratsiyasi
| Turi | Model raqami | O'lcham | DN o'lchami | Havo hajmi |
|---|---|---|---|---|
| Yirik o'lchamli | DMY-III-200C | 8" | DN200 | 1.3-1.8 m3 |
| Yirik o'lchamli | DMY-III-250C | 10" | DN250 | 1.3-2.2 m3 |
| Yirik o'lchamli | DMY-III-300C | 12" | DN300 | 1.5-2.5 m3 |
| Yirik o'lchamli | DMY-III-350C | 14" | DN350 | 1.5-2.8 m3 |
| Yirik o'lchamli | DMY-III-400C | 16" | DN400 | 1.8-3.5 m3 |
Mahsulot standartlari
Sanoat impuls klapanlarining texnik parametrlari.
SertifikatlarSanoat konfiguratsiyasi
Ishlab chiqaruvchiSuzhou Xiechang Environmental Protection Technology Co., Ltd.
Qo'llanilishiImpulsli qopli chang ushlagich va sanoat changini yig'ish tozalash tizimlari
Mahsulot videolari
Tegishli namoyish va tanlov videolari.
Chang tutishning kuch markazi: Xiechang DMY-III katta diametrli impuls klapanlari (8"-16")
8" - 16" katta o'lchamli diafragmali impuls klapani

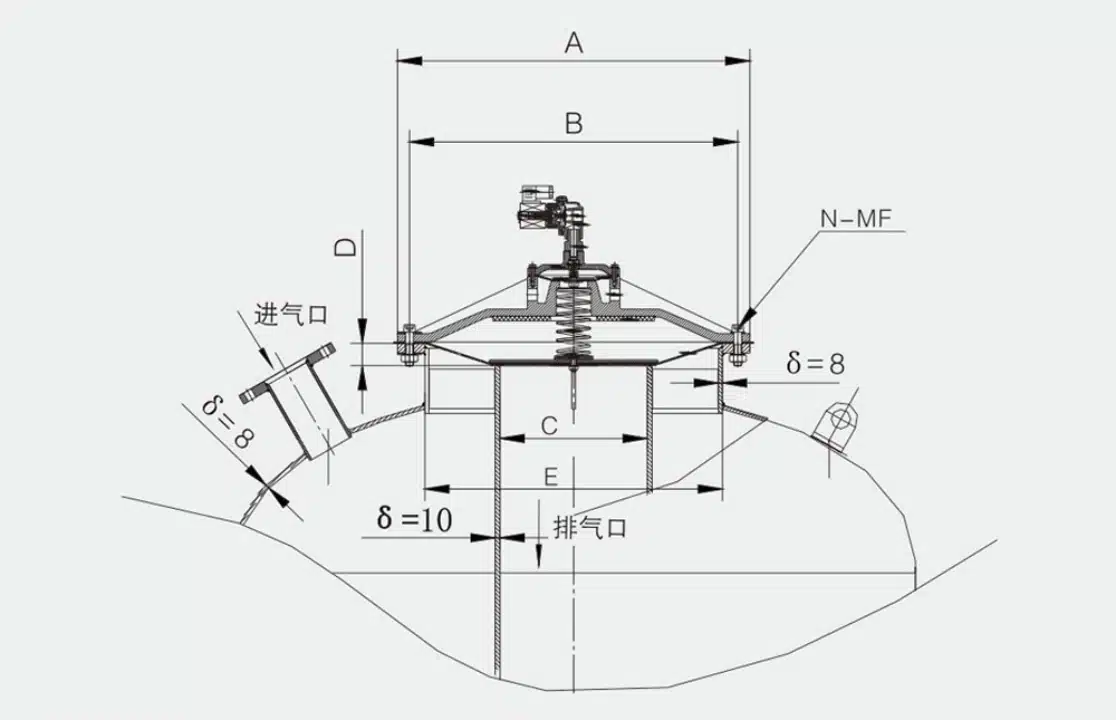

Texnik chizmalar
Ushbu mahsulot uchun o'rnatish o'lchamlari.
🔒 O'lchamlar so'rov bo'yicha taqdim etiladiDMY-III-250C
DMY-III-250C · 10 dyuym · botiriladigan past bosimli impuls klapani — O'rnatish chizmasi
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Bolt holes | 🔒 |
| Flange thickness | 20 mm |
| Mounting height | 40 mm |
| Spray tube diameter | Ø275 mm |
+2 yana o'lchamlar
🔒 O'lchamlar so'rov bo'yicha taqdim etiladiDMY-III-300C
DMY-III-300C · 12 dyuym · botiriladigan past bosimli impuls klapani — O'rnatish chizmasi
| Outer flange diameter | Ø730 mm |
|---|---|
| Bolt circle diameter | Ø680 mm |
| Bolt holes | 16-M16 |
| Flange thickness | 🔒 |
| Mounting height | 🔒 |
| Spray tube diameter | 🔒 |
+2 yana o'lchamlar
🔒 O'lchamlar so'rov bo'yicha taqdim etiladiDMY-III-350C
DMY-III-350C · 14 dyuym · botiriladigan past bosimli impuls klapani — O'rnatish chizmasi
| Outer flange diameter | Ø842 mm |
|---|---|
| Bolt circle diameter | Ø780 mm |
| Bolt holes | 🔒 |
| Flange thickness | 20 mm |
| Mounting height | 🔒 |
| Spray tube diameter | 🔒 |
+3 yana o'lchamlar
🔒 O'lchamlar so'rov bo'yicha taqdim etiladiDMY-III-400C
DMY-III-400C · 16 dyuym · botiriladigan past bosimli impuls klapani — O'rnatish chizmasi
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Outlet diameter | Ø806 mm |
| Spray tube diameter | 🔒 |
| Spray tube wall | 10 mm |
| Mounting height | 50 mm |
+2 yana o'lchamlar
🔒 O'lchamlar so'rov bo'yicha taqdim etiladiDMY-III-200C
DMY-III-200C · 8 dyuym · botiriladigan past bosimli impuls klapani — O'rnatish chizmasi
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Bolt holes | 12-M10 |
| Flange thickness | 🔒 |
| Mounting height | 35 mm |
| Spray tube diameter | Ø220 mm |
+2 yana o'lchamlar
Bilimlar bazasi
Ushbu mahsulot bo'yicha amaliy javoblar.
Nosozliklarni bartaraf etish
Ultra-past bosimli katta diametrli impuls klapanidagi umumiy nosozliklar qanday bartaraf etiladi?
Ish sharoitlari DC24V/1,2A/30W yoki AC220V/0,5A/30W, 0,05–0,1 MPa. Agar klapan ochilmasa, kuchlanish mosligini va impuls kengligini (150–200 ms) hamda g'altakni tekshiring; agar u shiqillasa-yu, lekin puflamasa, bak bosimini 0,05–0,1 MPa gacha ko'tarib, amortizatsiya (damping) yo'lini tekshiring; sizib chiqishlar odatda shikastlangan pilot, diafragma yoki o'rindiqni bildiradi va ularni almashtirish kerak.
nosozliklarni bartaraf etishultra-past bosimli klapankatta diametrli klapan
Qo'llanilishi
Ultra-past bosimli katta diametrli (8"–16") impuls klapani qanday o'rnatiladi?
Katta diafragmani bak ustiga (alyumin tomoni yuqoriga qaratib) bolt teshiklarini moslashtirgan holda joylashtiring, prujinani uning ushlagichiga o'rnating, prujinani ichiga olgan holda klapan qopqog'ini o'rnating va boltlarni diagonal tarzda tortib mahkamlang. 12"–16" klapanlar uchun adapter va pilot klapanni ham PTFE lenta yordamida o'rnating (pilot oqim yo'nalishiga e'tibor bering), so'ngra 0,1 MPa bosimda germetiklikni tekshiring.
ultra-past bosimli klapankatta diametrli impuls klapani8-16 dyuymli klapan
Afzalliklar
Xiechang DMY-III ultra-past bosimli katta diametrli impuls klapanining afzalliklari qanday?
DMY-III (8"–16") yuqori sezuvchanlik uchun uch bosqichli diafragmadan foydalanadi, birinchi bosqich o'rindig'i havo baki bilan yaxlit quyilgan bo'lib, ichki qarshilikni pasaytiradi, hamda 1 000 000 tsiklga mo'ljallangan GARLOCK birinchi va ikkinchi bosqich diafragmalari o'rnatilgan. U past bosimda ko'plab qoplarni yuqori havo hajmi bilan tozalaydi va energiya tejaydigan Roots puflagichi bilan ta'minlashga mos keladi.
DMY-IIIultra-past bosimli klapankatta diametrli klapan
